und so sieht das aus:

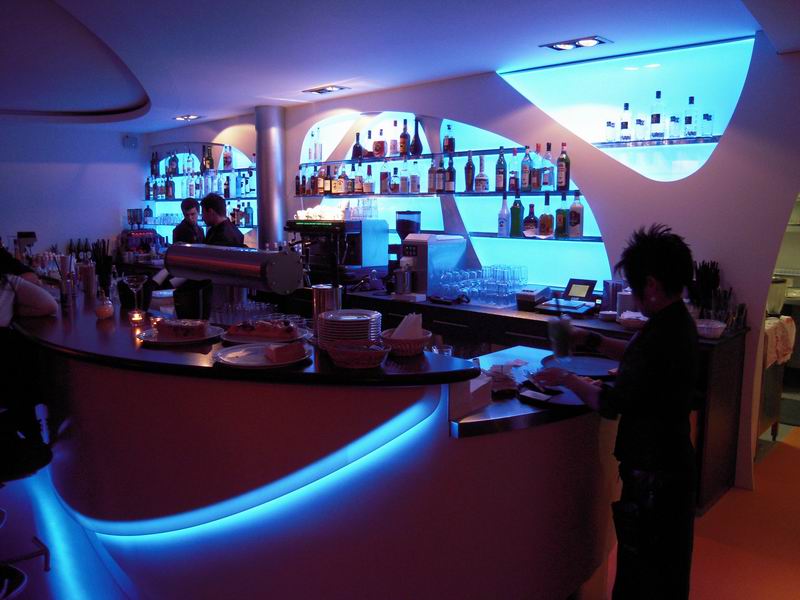

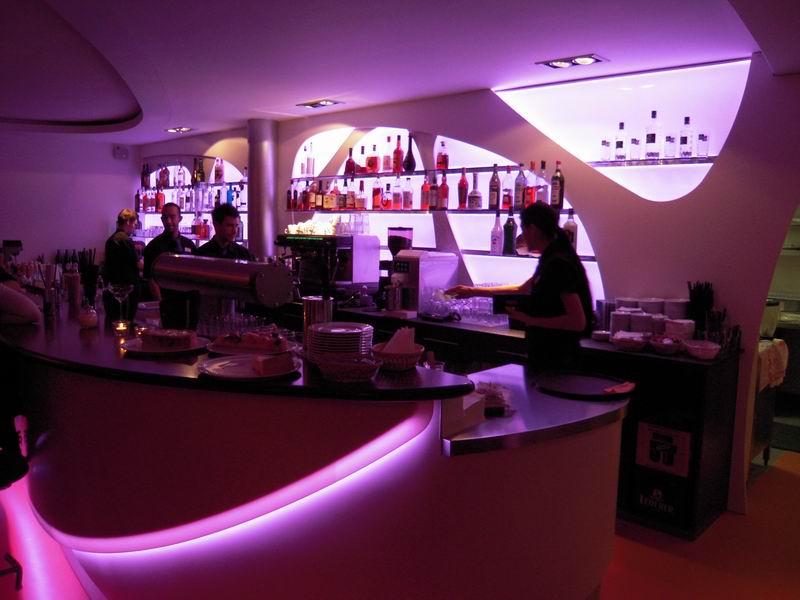

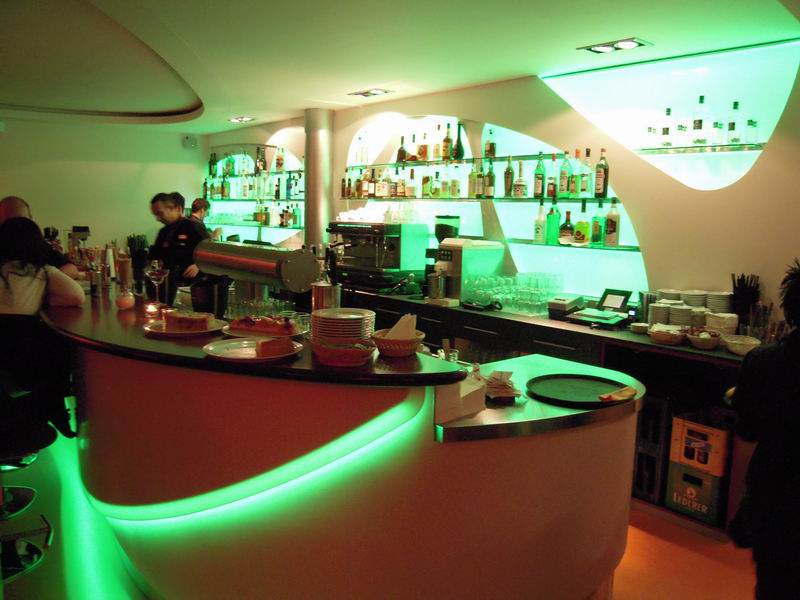

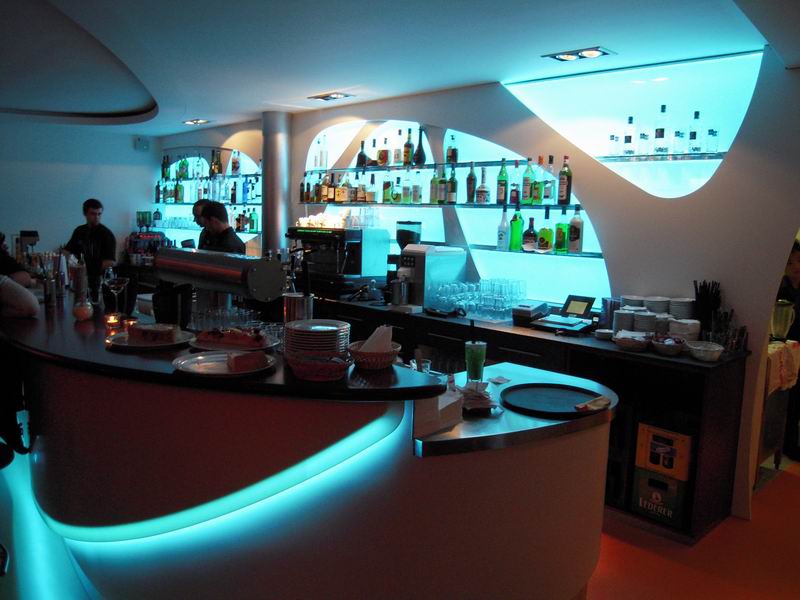

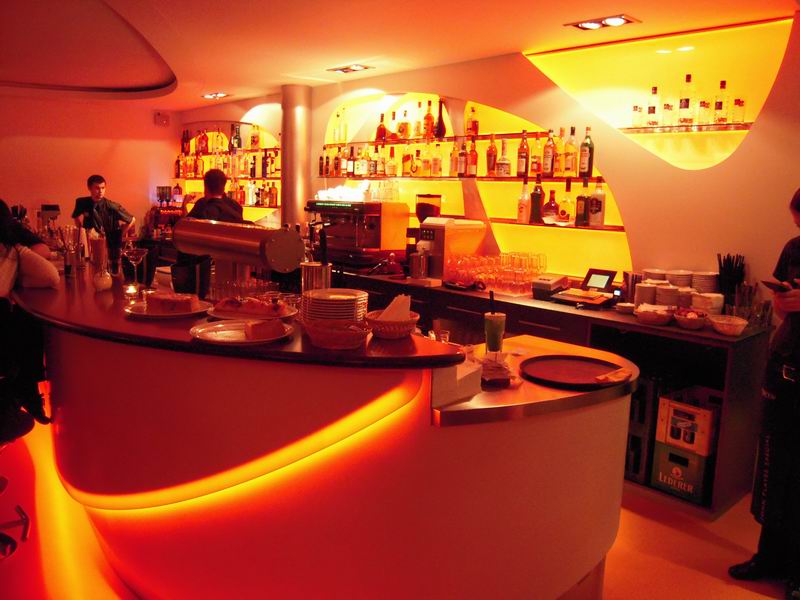

Bar:
ca. 50m RGB Streifen 20mm seitlich eingekoppelt in Plexiglas. Verteilt auf
4 Ebenen, die durch die Glasplatten der Ablagen getrennt sind.
aufgeteilt auf 4 LV-DMX-6 Controller (7 RGB / 21 DMX Kanäle)
versorgt von 2 zentralen Netzteilen (24V / je 240W) aus dem Steuerschrank.
Tresen:
ca. 10m RGB Streifen für indirekte Beleuchtung. Unabhängig steuerbar.
auf 1 LV-DMX-6 Controller (1 RGB / 3 DMX Kanäle)
wird mit versorgt von einem Bar Netzteil
Säulenlampen:
Je Lampe 12 Stück RGBW Highpower LEDs 4W. 6 Stück jeweils im Halbkries
angeordnet, mit Kühlkörpern und geregelten Lüftern.
Jeder Halbkreis ist einzeln ansteuerbar.
aufgeteilt auf 10 LV-DMX-6-CCLin Controller (14 RGBW / 56 DMX Kanäle)
versorgt von 2 zentralen Netzteilen (24V / je 240W) aus dem Steuerschrank.
Sitzecke vorne:
37 SD-Streifen (4,5m).
gesteuert mit SD Streifencontroller (37 RGB / 111 DMX Kanäle)
versorgt mit zentralem Netzteil (18V / 150W)
Touchscreen Steuerrechner mit E-Cue Software und 1 DMX Butler für 1024 DMX Kanäle

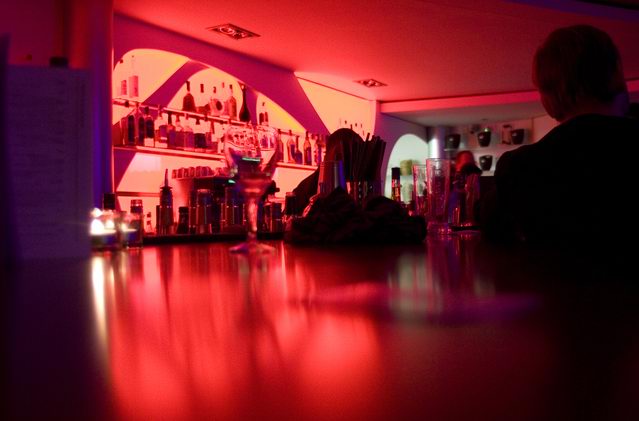

und hier die Bilder:
