und so sieht das aus:
Mainfloor:
ca. 1200 SD30 Streifen (142m) (1,3kW) auf 46m² Leuchtfläche verteilt
gesteuert von 48 SD-Controllern (ca 1000 RGB Kanäle)
versorgt mit 16 Netzteilen (18V á 120W)
192 Matrixmodule im Leuchtkasten (3 x 1 m)
gesteuert von 3 Dotmatrixcontrollern (576 RGB Kanäle)
eingespeißt mit 3 Netzteilen (18V á 120W)
ca. 80 40mm Streifen (20m) in den Theken mit Standalone Farbwechselcontrollern
eingespeißt mit einem zentralem Netzteil pro Theke (26V / 75W)
4 Deckenbeleuchtungen über den Sitzecken mit je 4 Stück 3W RGB Leuchten
angesteuert von 2 Stück LV-DMX6CCLin (12 RGB Kanäle)
versorgt mit 15V Netzteil 75W
Touchscreen Steuerrechner mit E-Cue Software und 2 DMX Butlern für 2048 DMX Kanäle
Lounge:
280 Matrixmodule an der Decke (ca. 12 x 3 m)
gesteuert von 4 Dotmatrixcontrollern (840 RGB Kanäle)
12 RGB Tischleuchten mit je 3W RGB Emittern im Fußboden im wasserdichten
begehbaren Gehäusen
aufgeteilt auf 2 LV-DMX-6-CCLin Controller (12 RGB Kanäle)
eingespeißt mit einem zentralen Netzteil (15V / 75W)
6 RGB Tischleuchten mit je 3 3W RGB Emittern im Tisch
aufgeteilt auf 3 LV-DMX-6-CCLin Controller (18 RGB Kanäle)
eingespeißt mit einem zentralen Netzteil (12V / 120W)

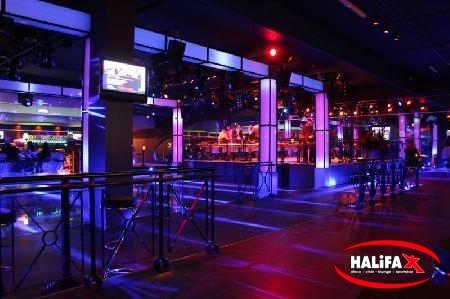

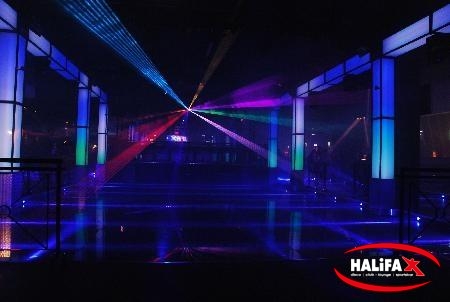

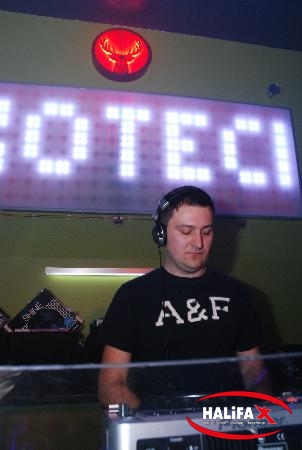

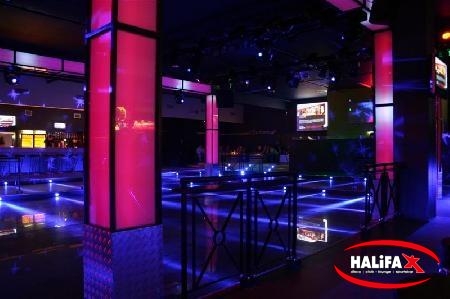

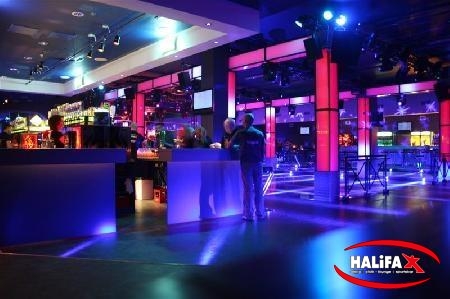

und hier die Bilder:
Ein paar Videos dazu:
Video 1, Video 2 und Video 3 ein kurzer Ausschnitt von Video 4 (Die Eröffnung am 21.12.2007) ca. 50MB von NOBA.TV
